Interfejs

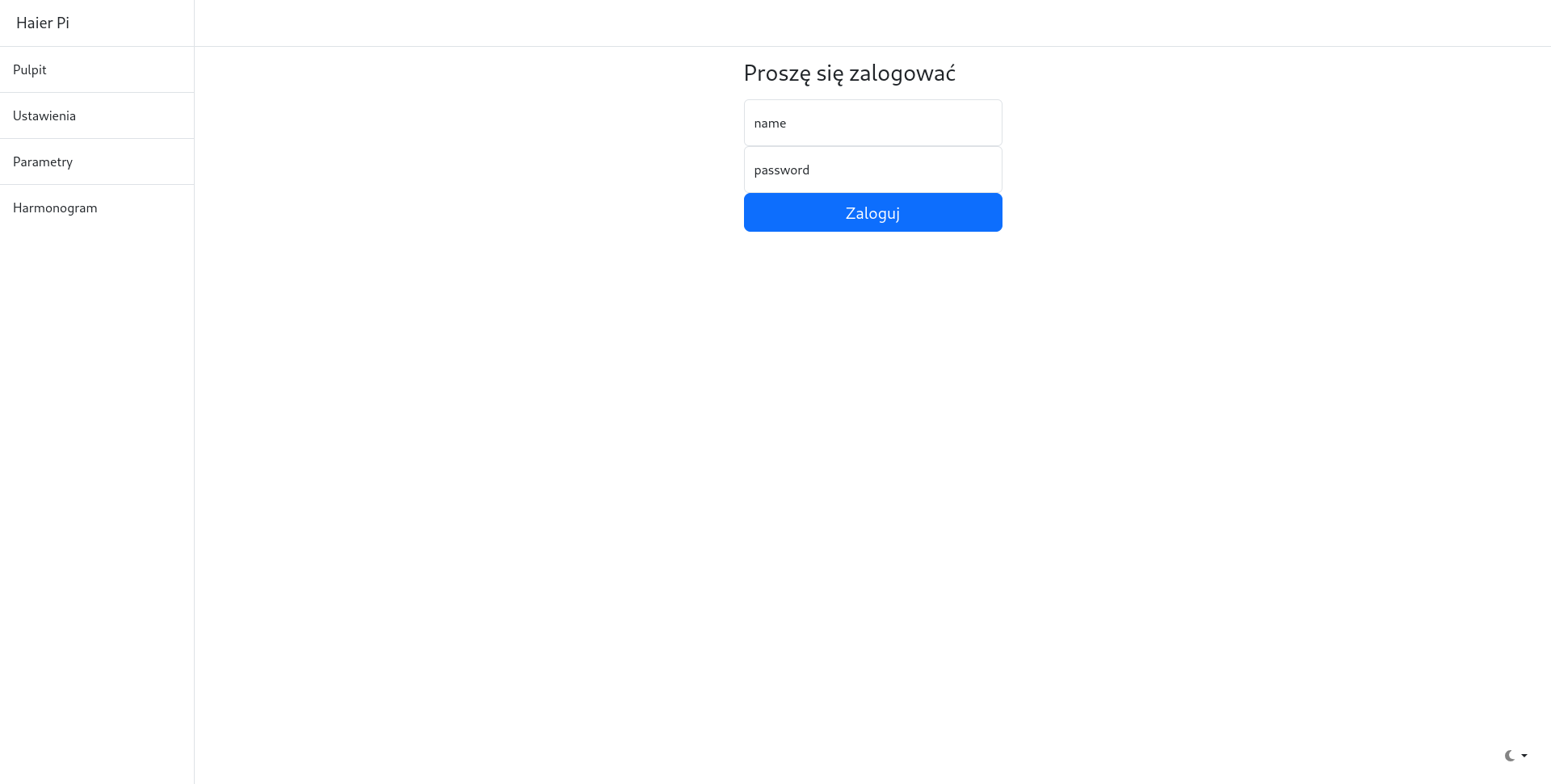

Domyślne dane do logowania to admin/admin Zalecam zmienić hasło przy pierwszym logowaniu, szczególnie w przypadku jeśli chcieli byśmy wystawić interfejs przez internet.

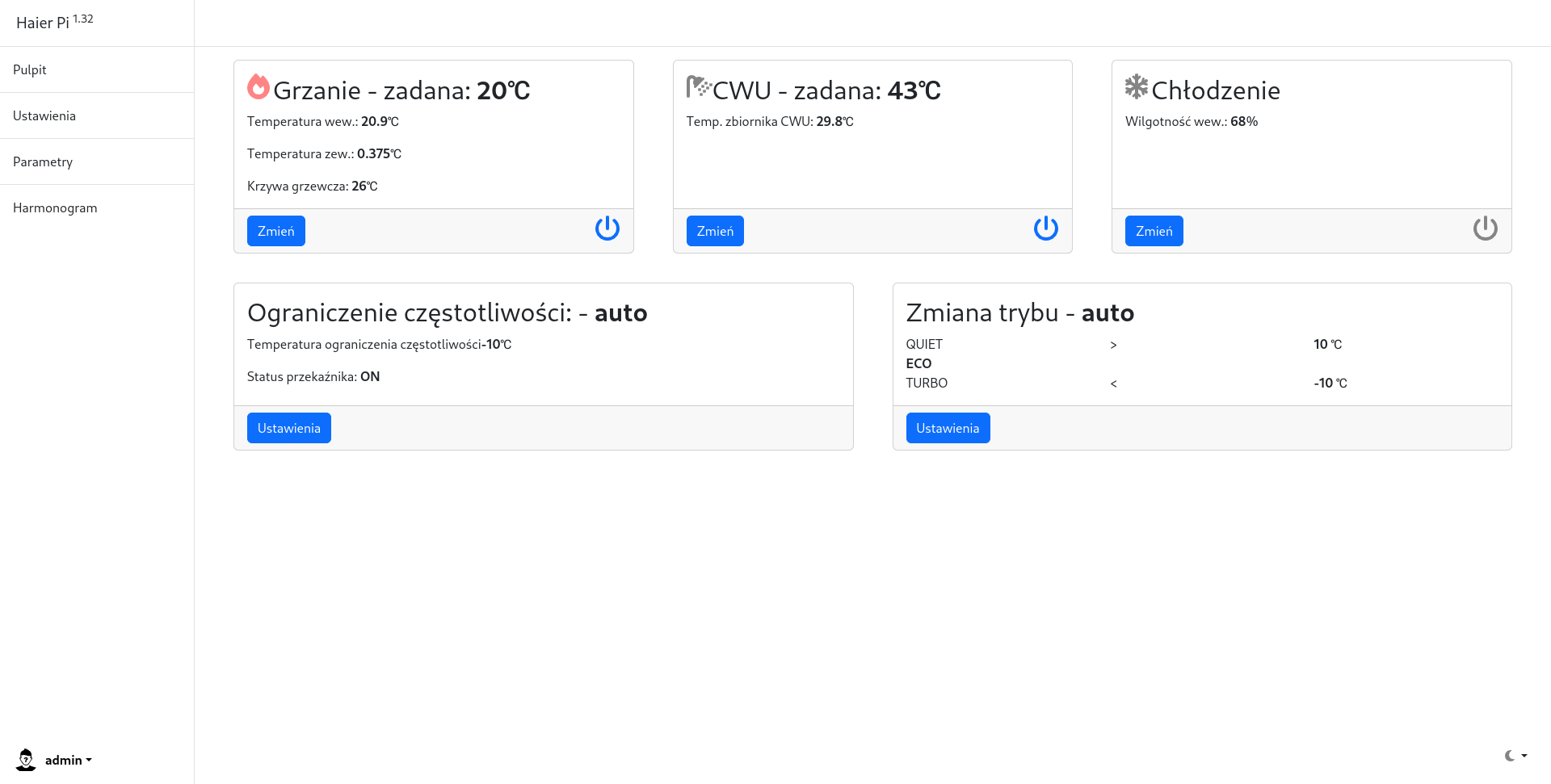

Główne okno do sterowania i podglądu podstawowych parametrów pompy.

Postaram się tutaj szczegółowo opisać wszystkie opcje dostępne w ustawieniach.

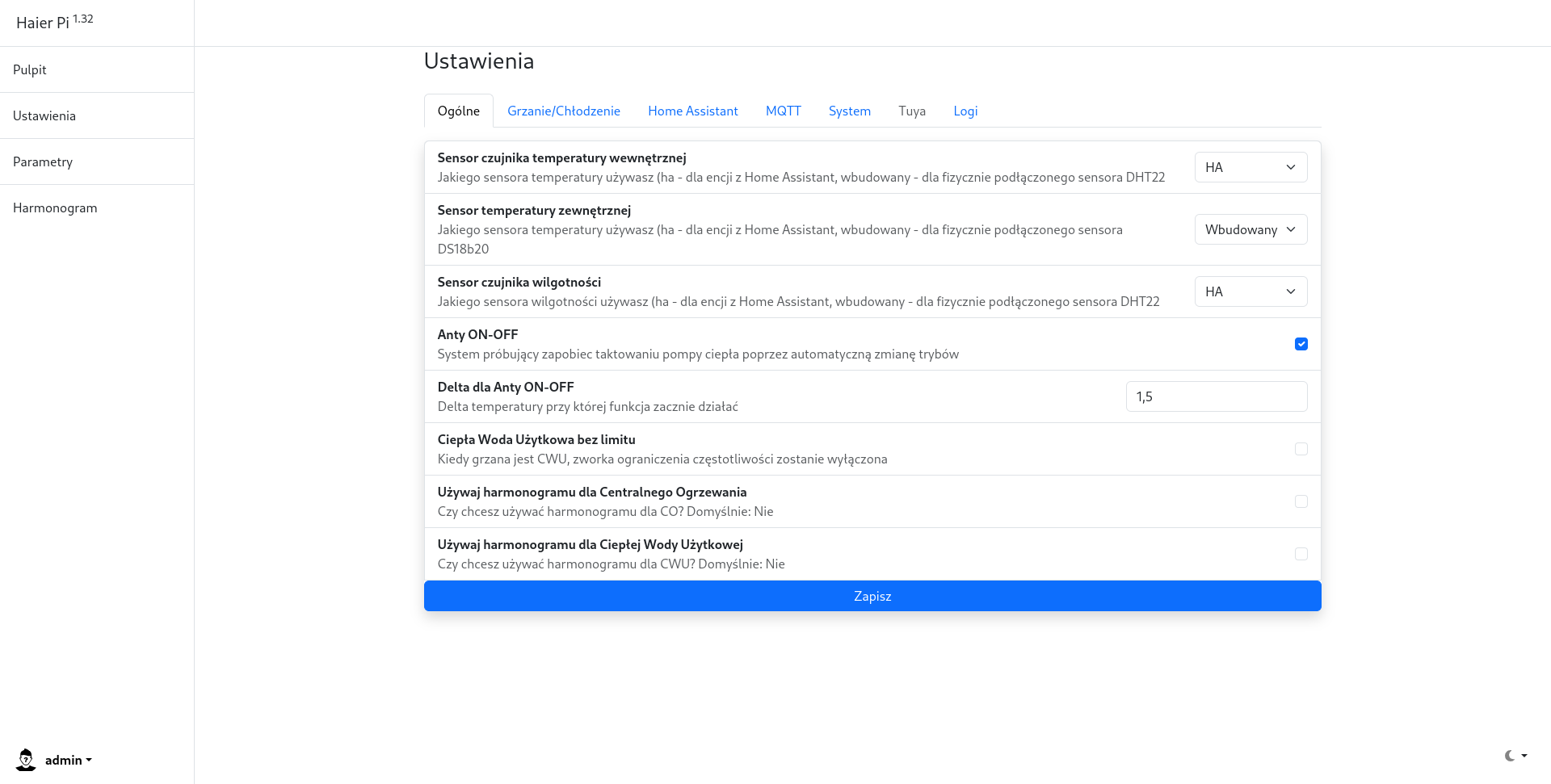

W tej zakładce mamy możliwość zmiany ustawień takich parametrów jak:

• Sensor czujnika temperatury wewnętrznej - wybieramy tutaj czy korzystamy z fizycznego czujnika temperatury (DHT22) czy też z danych pobieranych z HomeAssistant, jeśli wybierzemie Home Assistant, w zakładce HA musimy podać encję z której dane mają być pobierane
• Sensor temperatury zewnętrznej - jak wyżej ale dla czujnika temperatury zewnętrznej
• Sensor czujnika wilgotności - jak wyżej, dla czujnika wilgotności wewnętrznej.
• Anty ON-OFF - aktywacja tej opcji włącza funkcję która próbuje ograniczyć taktowanie pompy poprzez zmianę trybów pompy i ewentualne włączanie ograniczenia mocy, funkcja ta jest w fazie beta, w chwili obecnej funkcja sprawdza temperaturę Twi co 5 minut i jeśli różnica temperatur w ciągu tych 5 minut przekroczy wartość podaną w opcji Delta dla Anty ON-OFF to próbuje przełączyć pompę w tryb o niższej mocy.
• Delta dla Anty ON-OFF - Temperatura różnicy temperatury dla funkcji Anty ON-OFF
• Ciepła Woda Użytkowa bez limitu - Włączając tą funkcję, blokujemy funkcję Anty ON-OFF w trakcie grzania ciepłej wody użytkowej, bo w tym przypadku zależy nam na szybkim podgrzaniu wody.
• Używaj harmonogramu dla Centralnego Ogrzewania - włączając tą opcję aktywujemy harmonogram zapisany w menu harmonogram dla CO
• Używaj harmonogramu dla Ciepłej Wody Użytkowej - jak wyżej dla CWU.

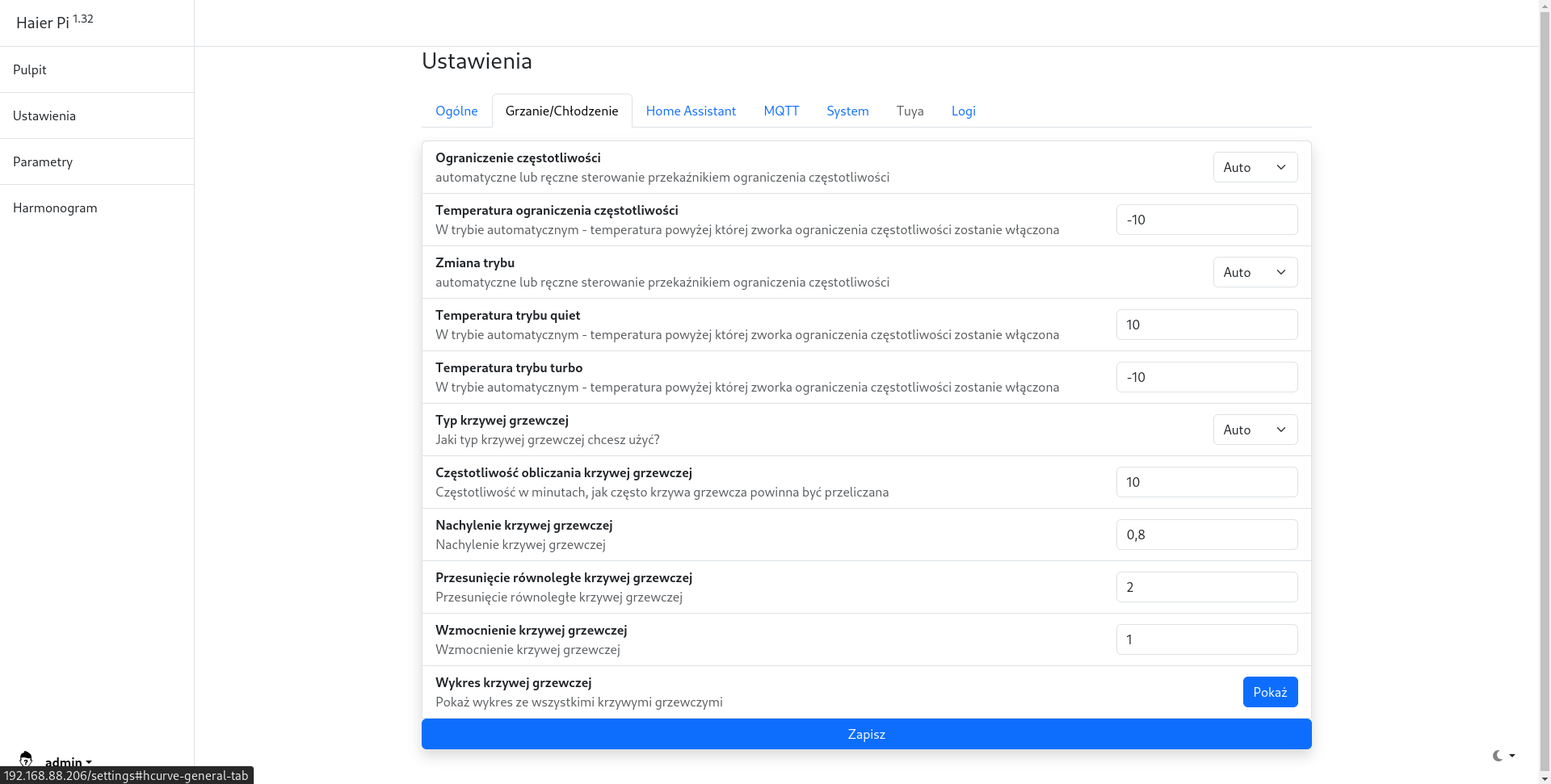

W tej zakładce mamy możliwość edycji następujących funkcji

• Ograniczenie częstotliwości - Możemy tutaj wybrać czy zworka ograniczenia częstotliwości (CN23) ma być zwierana ręcznie przez nas, czy też automatycznie w zależności od temperatury zewnętrznej
• Temperatura ograniczenia częstotliwości - Jeśli w poprzedniej funkcji wybraliśmy opcję auto, temperatura ta wskazuje powyżej jakiej temperatury włączy się automatycznie ograniczenie częstotliwości.
• Zmiana trybu - Podobnie jak dla opcji Ograniczenia częstotliwości, możemy wybrać tryb ręczny lub automatyczny. W trybie automatycznym tryby zmieniają się między quiet/eco/turbo w zależności od temperatur ustawionych w dwóch następnych opcjach. Algorytm jest następujący powyżej temperatury trybu quiet włącza się tryb quiet, pomiędzy temperaturami quiet i turbo włączony jest tryb ECO, a poniżej temperatury turbo, tryb turbo
• Temperatura trybu quiet - temperatura powyżej której włączany jest tryb quiet w trybie automatycznej zmiany
• Temperatura trybu turbo - temperatura poniżej której włączany jest tryb turbo w trybie automatycznej zmiany
• Typ krzywej grzewczej - W chwili obecnej mamy do wyboru krzywe: Auto, 1,2,3 (opcja manual na chwilę obecną nie działa) o zasadzie działania krzywych i wyliczaniu ich, można przeczytać tutaj
• Częstotliwość obliczania krzywej grzewczej - co ile minut ma być przeliczana krzywa grzewcza, domyślnie jest to 10 minut, i w większości przypadków nie będzie konieczne liczenie jest częściej, gdyż w pewnych przypadkach może dość do taktowania jeśli temperatury są na skraju zadziałania krzywej. po szczegóły także odsyłam tutaj
• Nachylenie krzywej grzewczej - Jeśli wybierzemy tryb Auto, tutaj możemy określić nachylenie krzywej grzewczej
• Przesunięcie równoległe krzywej grzewczej - przesunięcie równoległe w trybie Auto.
• Wzmocnienie krzywej grzewczej - wzmocnienie krzywej w trybie Auto
• Wykres krzywej grzewczej - Po kliknięciu „pokaż” widzimy wykresy dla poszczególnych krzywych.

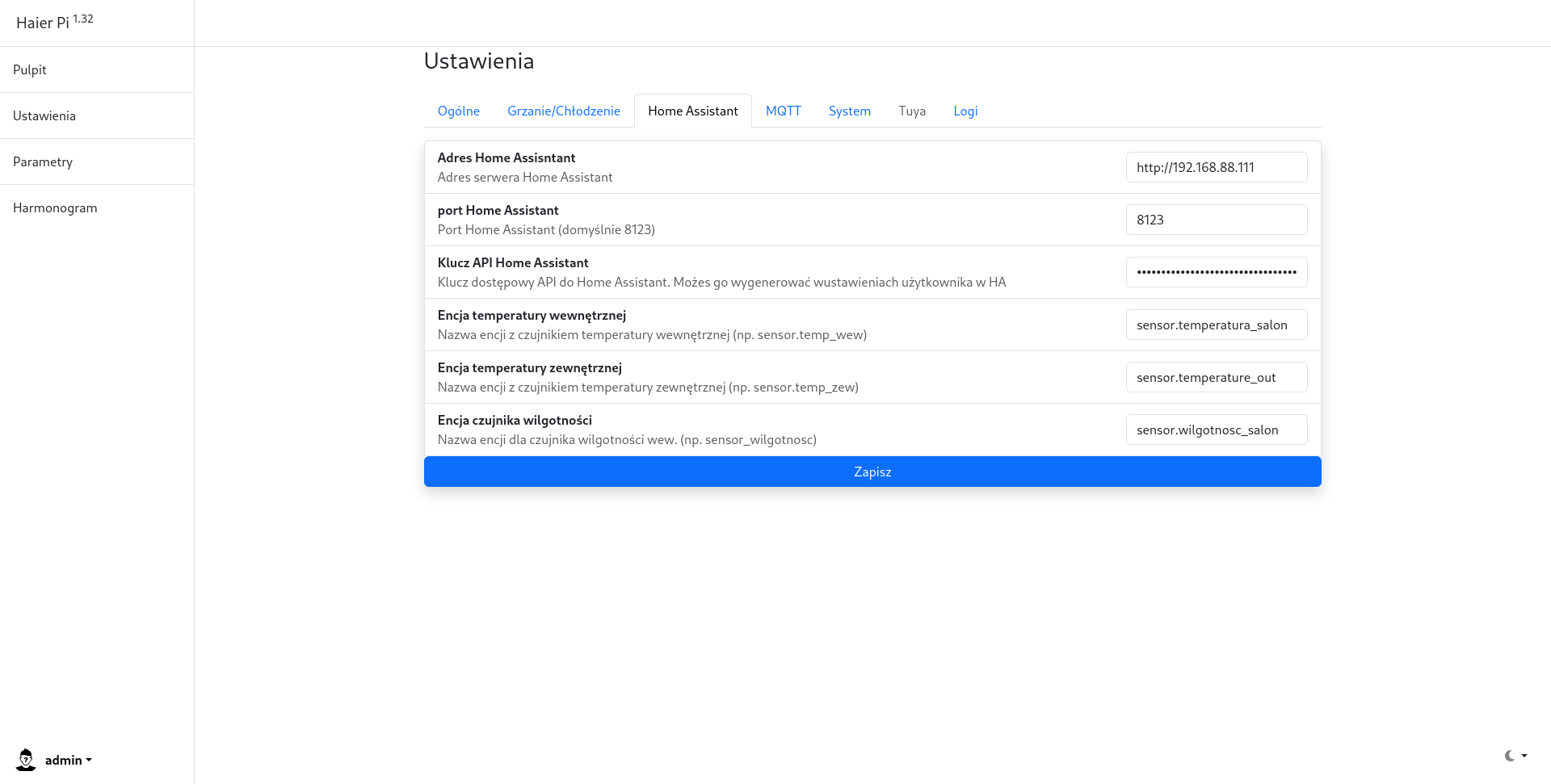

Ustawienia związane z Home Assistant, w przypadku gdy chcemy korzystać z encji dla temperatur i wilgotności.

• Adres Home Assisntant - Adres serwera z naszym Home Assistantem. Wpisujemy tutaj pełny adres łącznie z http: lub https: (Domyślnie Home assistant w sieci lokalnej działa bez ssl więc możemy wpisać http://adres_ip, jeśli jednak łączymy się poprzez chmurę nabu casa, lub po prostu mamy wystawiony home assistant z SSL, to powinniśmy tutaj wpisać https://adres_ip)
• port Home Assistant - Port na którym słucha serwer Home Assistant, domyślnie jest to port 8123, jeśli w swojej instalacji używasz innego portu tutaj musisz go wpisać.
• Klucz API Home Assistant - Klucz API wygenerowany w Home Assistant, na potrzeby połączenia sterownika. Jeśli nie wiesz w jaki sposób wygenerować klucz API, przeczytaj szczegółową instrukcję
• Encja temperatury wewnętrznej - nazwa encji z temperaturą wewnętrzną
• Encja temperatury zewnętrznej - nazwa encji z temperaturą zewnętrzną
• Encja czujnika wilgotności - nazwa encji z wilgotnością wewnętrzną

W chwili obecnej opcja Tuya jest niedostępna, docelowo będzie można tutaj dodać termostat pokojowy który będzie nam służył do ustawień temperatury oraz ewentualnie do zczytywania z niego temperatury wewnętrznej. Być może będzie możliwość sterowania strefowego. W chwili obecnej nie ma określonego czasu kiedy opcja może się pojawić, spowodowane jest to brakiem możliwości testowania (nie posiadam termostatów tuya).

Podgląd na szczegółowe parametry pompy oraz graficzne przedstawienie aktualnego stanu pompy.

Tutaj możemy ustawić harmonogram dla centralnego ogrzewania oraz dla CWU.

Aby harmonogram działał konieczne jest wyłączenie harmonogramu w ustawieniach, oddzielnie dla CO i CWU.
