Hardware

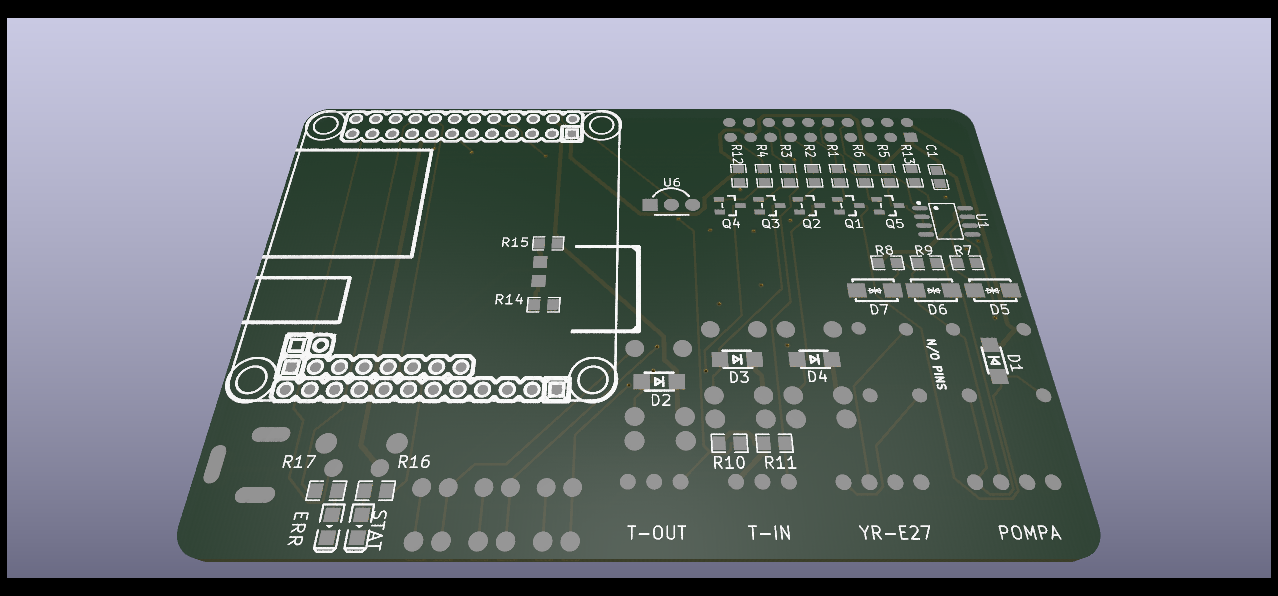

PCB
Płytka PCB zaprojektowana jest aby działała zarowno z RaspberryPi zeroW oraz NanoPi neo 1.4
Lista komponentów
| Symbol | Value | Footprint |
| J1 | ADC-002 | ADC-002 |
| H3-H4 | JST XH 3 | JST-XH-TH-3-2.5 |
| POMPA,YR-E27 | JST XH 4 | JST-XH-TH-4-2.5 |
| CON1-CON3 | DG308-2.54/2 | |
| R1-R4 | 1K | SMD 0805 |
| R5-R8,R10-R12 | 4.7K | SMD 0805 |
| R9 | 120 | SMD 0805 |
| R13-R15 | 0 | SMD 0805 |
| R16-R17 | 330 | SMD 0805 |
| C1 | 104 | SMD 0805 |
| LED1 | RED | SMD 0805 |
| LED2 | GREEN | SMD 0805 |
| D1-D4 | 1N4007W | SOD-123 |
| D5-D7 | SMAJ12CA | DO214AC |
| REL1 | N4078-2C-5V-0.2W | N4078-2C-5V-0.2W |
| REL2-REL4 | HFD23-005-1ZS | HFD23-005-1ZS |
| U1 | MAX3485 | SOP-8 |
ERRATA
W pierwszej partii płytek PCB wkradł się błąd w opicie na płytce PCB. Opis R1 i R6 są zamienione miejscami, więc lutując płytkę musisz mieć to na uwadze
Uwaga
- Rezystor R9 służy jako rezystor zakończenia linii dla RS485 i w przypadku tego sterownika nie jest on potrzebny.
- Rezystory R14 i R15 służą do wyboru płytki z której korzystamy (RaspberryPi/NanoPi Neo).
NanoPi Neo
Jeśli chcemy korzystać z NanoPi, w miejsce R14 i R15 lutujemy rezystor 0Ω lub robimy zworkę z drutu lub cyny. Pozwoli to zasilić NanoPi poprzez piny GPIO.
RaspberryPi
Jeśli chcesz korzystać z RaspberryPi nie lutuj nic w miejsce R14 i R15, Niestety zasilenie RaspberryPi poprzez GPIO nie jest do końca bezpieczne bo omija wbudowane w raspberrypi zabezpieczenia. Poprawnym sposobem zasilenie jest podłączenie pinu J2 na płytce sterownika do padu PP6 na RaspberryPi, oraz pinu J3 ze sterownika do padu PP1 na Raspberry
